产品特点：
体积小,重量轻,功率密度高,适宜超薄产品。优良的EMC/EMI抗干扰性能。
高频损耗小,温升低,适宜功率5～1000W,引出线方便,易满足各国《安规》要求。
作用:功率转换,储能,滤波,隔离,阻抗匹配,信号传输。
用途:充电桩电源,太阳能电源,风能电源,车载电源,开关电源,UPS/EPS逆变电源,逆变焊机,家用电器,通信设备,医疗设备,音频/视频设备,绿色照明设备等。

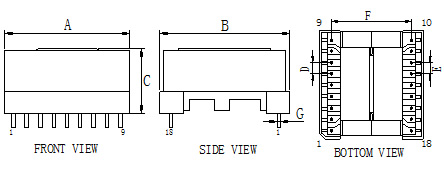

| 型号 | 成品尺寸(mm) | 常规骨架尺寸(mm) | 磁芯截面积Ae:mm2 | ||||||||
| A长度 | B宽度 | C高度 | 安装方式 | 针脚数 | D脚距 | E脚距 | F排距 | G针径 | 绕线槽宽 | ||
| EPC10/8/3.4 | 12 | 12 | 6 | SMD | 4+4 | 2 | 11.5 | 0.5 | 4 | 9.3 | |
| EPC13/13/4.6 | 14 | 21 | 8 | SMD | 5+5 | 2.5 | 19.8 | 0.5 | 7.9 | 12.5 | |
| EPC17/15/6 | 19 | 22 | 12 | H | 5+2 | 3 | 10 | 18.5 | 0.8 | 8.1 | 22.8 |
| EPC17/17/6 | 19 | 18 | 11 | H | 5+5 | 3 | 13 | 0.6 | 9.7 | 22.8 | |
| EPC19/20/6 | 20 | 21 | 13 | H | 5+6 | 2.5 | 3.7 | 16.2 | 0.6 | 11.9 | 22.8 |
| EPC25/25/8 | 26 | 26 | 17 | H | 5+6 | 3.75 | 5 | 20 | 0.8 | 14.7 | 46.4 |
| EPC27/32/8 | 28 | 39 | 12 | H | 4+7 | 4 | 3.75 | 37.85 | 0.5 | 21.75 | 54.6 |
| EPC29/34/12.4 | 30 | 35 | 19 | H | 5+4 | 5 | 24 | 0.8 | 18.5 | 82.59 | |
| EPC30/35/8 | 31 | 36 | 17 | H | 6+6 | 5 | 30 | 0.9 | 22.7 | 61 | |
| EPC34/42/14.5 | 35 | 43 | 23 | H | 6+6 | 5 | 27.5 | 1 | 22.2 | 88.6 | |
| EPC39/39/15.5 | 40 | 40 | 26 | H | 7+7 | 5 | 30 | 1 | 25 | 147 | |
| EPC46.5/44/19.3 | 48 | 51 | 31 | H | 9+9 | 5 | 35 | 1 | 12.1/10.6 | 247 | |
| EPC50/51/8 | 52 | 74 | 15 | H | 7+9 | 5 | 72.4 | 0.8 | 12.5/15.7 | 112.4 | |
| EPC54/54/21.5 | 56 | 55 | 31 | H | 11+11 | 5 | 42.5 | 1 | 35 | 336 | |
1:可依客户要求制定不同尺寸产品
2:H代表卧式安装, V代表立式安装
