产品特点：
体积小,重量轻,功率密度高,适宜超薄产品。优良的EMC/EMI抗干扰性能。
高频损耗小,温升低,适宜功率20～300W,引出线方便,易满足各国《安规》要求。
作用:功率转换,储能,滤波,隔离,阻抗匹配,信号传输。
用途:充电桩电源,太阳能电源,风能电源,车载电源,开关电源,UPS/EPS逆变电源,逆变焊机,家用电器,通信设备,医疗设备,音频/视频设备,绿色照明设备等。

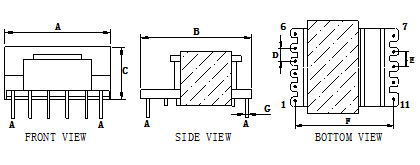

型号	成品尺寸(mm)			常规骨架尺寸(mm)							磁芯截面积Ae:mm2
	A长度	B宽度	C高度	安装方式	针脚数	D脚距	E脚距	F排距	G针径	绕线槽宽
EQ20/14/12	23	27	14	V	6+5	3.5	4.5	23.5	0.8	6	61.5
EQ25/18/13	26	30	14	V	3+3	5		26	0.64	3.5	93.3
EQ26/17.5/13	27	34	14	V	6+5	3.5	4.5	30.6	0.7	5.75	95.2
EQ28/20/12	29	42	14	V	6+4	3.5	5	40	0.6	5.2	104
EQ30/20.3/13	33	39	14	V	6+4	5	6	37.6	0.64	4.9	108.6
EQ30/20.3/17	31	33	18	V	5+5	5		27.5	0.8	8.3	108.6
EQ32/20.3/14	33	49	15	V	6+4	4	6	47	0.6	5.2	132.8
EQ33/25/14	34	47	15	V	6+6	5.5		45.4	0.8	4.9	165
EQ38/27.8/13	40	55	14	V	6+6	5		53.5	0.8	4.8	174
EQ40/32.5/14	41	45	15	V	6+6	5		40	1	4.8	278.4
EQ40/32.5/20	41	45	21	V	6+6	5		40	1	10.1	278.4

备注：
1:可依客户要求制定不同尺寸产品
2:H代表卧式安装, V代表立式安装
